在使用SolidWorks进行设计的过程中，对零件与模型需要把控其每一个小细节，如果有某一点不精确，那么后续其所要造成的损失可能会更大，所以我们要尽可能的精确。如要得到一个刚好包住圆的矩形，那么就要让矩形的边都与圆相切，而不是看起来包住就行。因此，本篇文章将为大家介绍SolidWorks怎么使线与圆相切以及SolidWorks怎么把圆角变成直角的相关内容。

一、SolidWorks怎么使线与圆相切

如果我们要设计出每条边都与圆相切的矩形，就要先搞懂如何使一条直线与圆相切，搞懂这个操作，相信大家设计出这样一个矩形就是小菜一碟。下面就为大家演示一下如何使用SolidWorks使线与圆相切的具体操作。

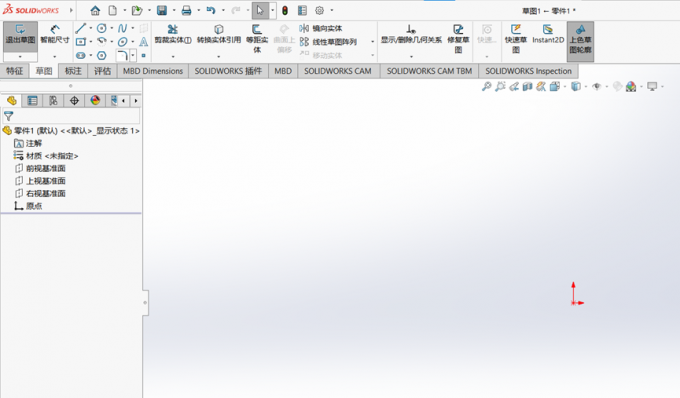

1、首先，在SolidWorks中选择一个平面开始绘制草图。

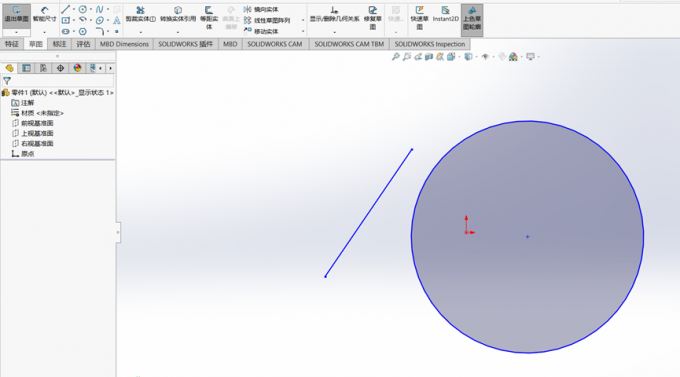

2、在草图模式中，使用【智能尺寸】旁的工具栏画出需要的直线与大小合适的圆。

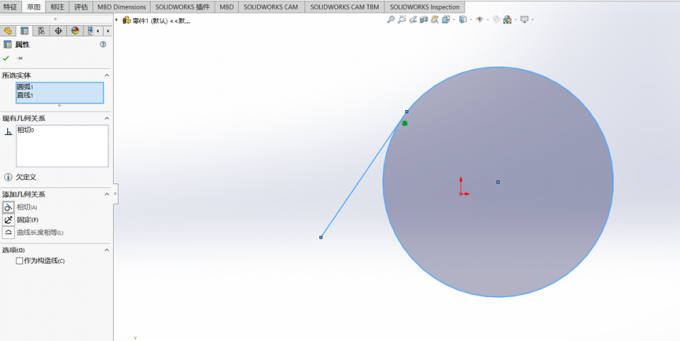

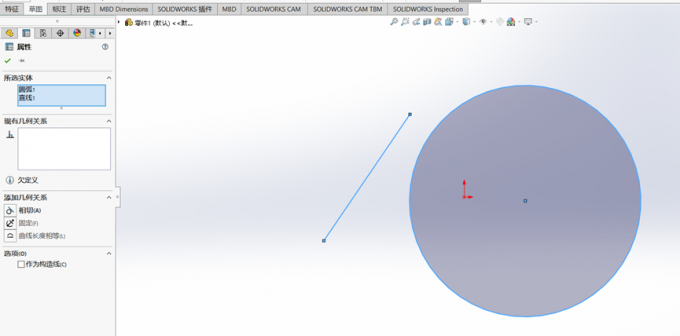

3、接着，点击想要设置相切的直线后，按住Ctrl再选中圆。之后再左侧出现的【属性】栏中的【添加几何关系】处点击【相切】即可。

4、当完成所有必要的修改后，点击“Finish Sketch”来结束草图编辑。

二、SolidWorks怎么把圆角变成直角

上文为大家演示了如何使直线与圆相切，而有时我们还需要将圆角改为直角来适应工作环境。下面就为大家演示如何用SolidWorks把圆角变成直角的操作。

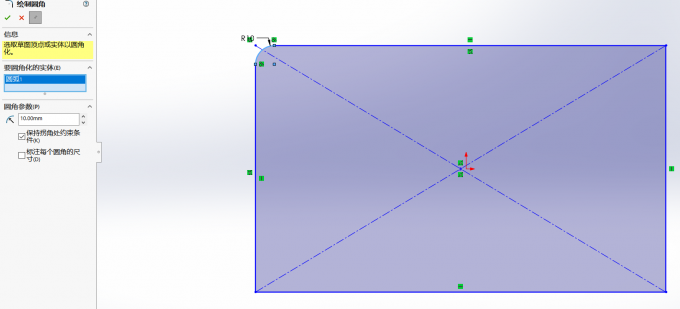

1、如果已经有一个带有圆角特征的实体，首先需要选中这个圆角。可以通过直接点击圆角部分来选择它。

2、在特性树中找到对应的圆角特征，右键点击并选择“Delete”（删除）选项。或者，可以在草图模式下直接选择圆角边，然后按Delete键删除。

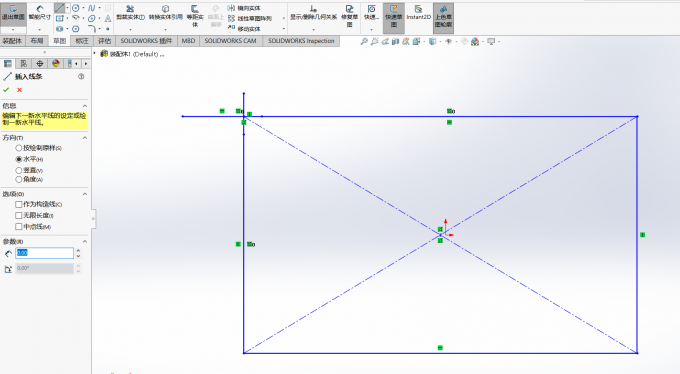

3、删除圆角后，点击“直线”功能，接着在空缺处绘制两条相交的交叉线，设置两条线的方向分别为水平与竖直以免相交形成的角度不是直角。

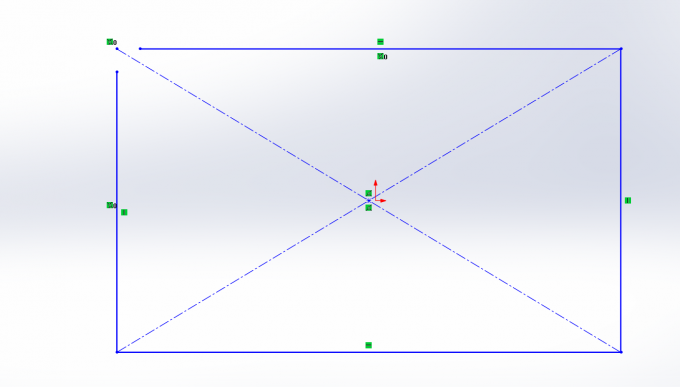

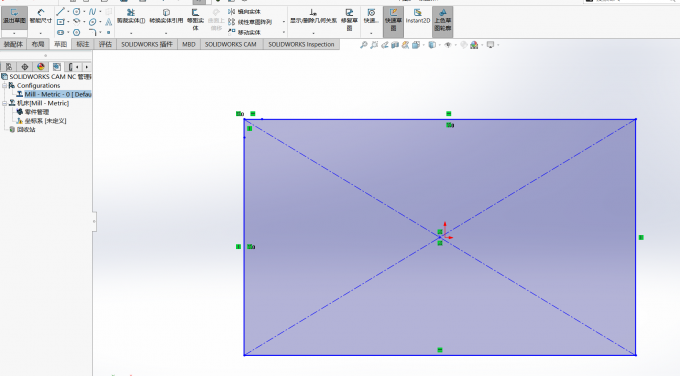

4、之后，将超出的部分拉回直线的交叉点即可完成所有修改，记得保存工作并退出草图模式。

三、总结

本篇文章为大家介绍了SolidWorks怎么使线与圆相切以及SolidWorks怎么把圆角变成直角的相关内容。不论是将线与圆相切的操作，还是将圆角变成直角的操作，对于SolidWorks来说都较为简单，熟练运用它们会让我们日后的工作能够更加高效的完成。
