电脑型号：联想XiaoXinPro 14 ARH5R

系统：windows 11 家庭中文版

软件版本：SolidWorks 2023

在使用SolidWorks进行建模的时候，有时候会遇到需要测量模型尺寸的情况。比如需要对别人画好的模型进行修改重建，但是不知道具体尺寸，尺寸需要自己测量。这时候就需要使用SolidWorks的测量功能。下面为大家介绍SolidWorks如何测量尺寸，SolidWorks怎么修改尺寸单位的相关操作。

一、SolidWorks如何测量尺寸

在使用SolidWorks时，我们或许会比较习惯利用模型的草图来测量模型的尺寸。但是这种操作需要打开所有草图一一进行测量，过程非常麻烦，并且只能测得同一个草图平面的尺寸数据。但是往往一个模型需要建立的草图不止一个，这就会导致不是同一个草图平面的尺寸无法测量。今天为大家介绍一种直接对模型进行尺寸测量的方法，下面是具体操作：

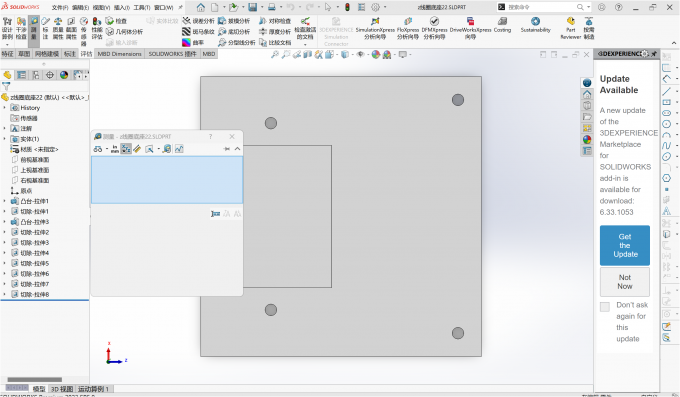

首先进入测量操作界面。打开模型文件，点击【评估】，找到里面的【测量】按钮。这时候会弹出一个工具条，点击右侧倒三角符号，将对话框展开，各种测量操作都是在这个界面的上进行的。

具体的尺寸测量分为以下几种：

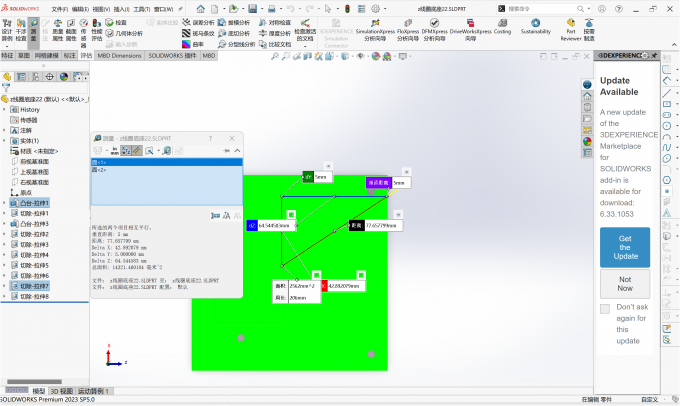

1、测量点与点之间的距离。选中图标为格尺的【点到点】选项，再选中需要测量的两个点，系统对话框内即会显示两点之间的距离。

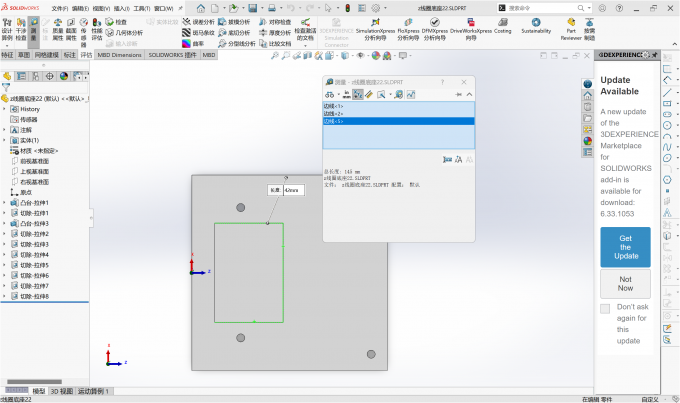

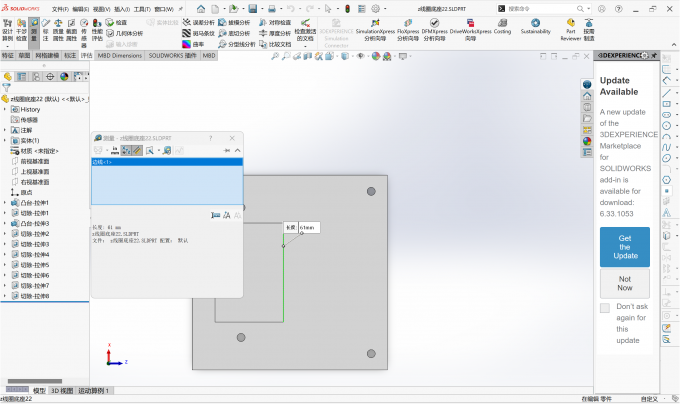

2、测量线段长度。直接选中需要测量的线段即可，系统对话框内则会显示该线段的长度。

如果需要测量不止一个线段的长度，需要几个线段加起来的长度，就需要先选中其中一条，再按住【Ctrl】键，把其他几条选中，对话框里面就会出现这几段线段加起来的总长度。

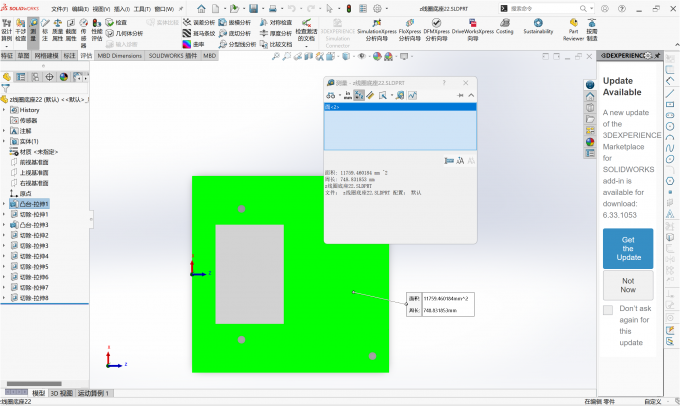

3、测量平面面积大小。单击选中需要测量的平面，对话框内就能显示该面积的大小。

如果要测量几个平面加起来的面积，那么需要按住【Ctrl】键来选择，选中这几个面，对话框就会显示这几个面的面积和。

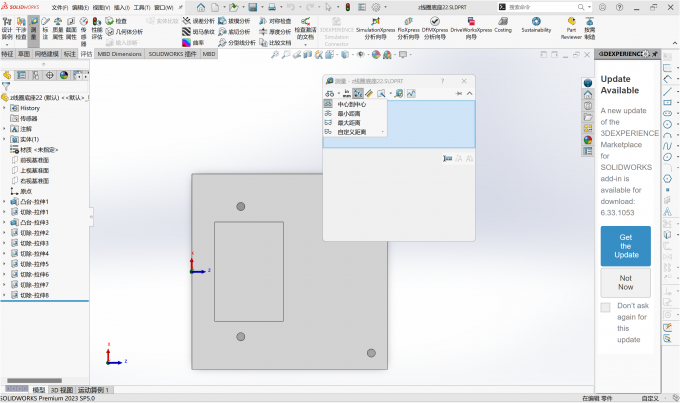

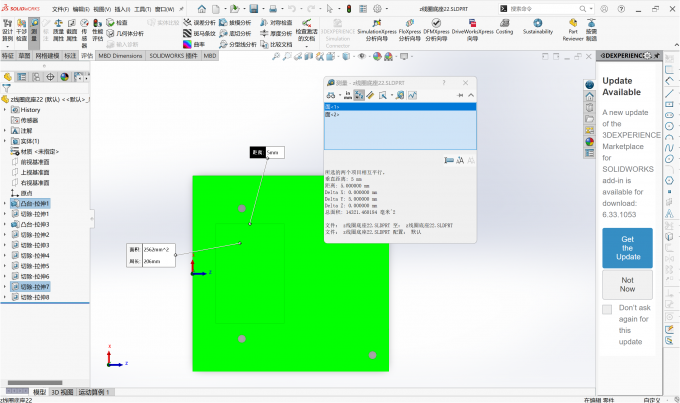

4、测量圆与圆之间的距离。点击第一个由两个圆和一个尺寸线标识组成的图标，选中需要的距离关系，有中心到中心、最大距离、最小距离等，按照需要选择。再选中需要测量的两个圆，对话框即会展示相关数据。

二、SolidWorks怎么修改尺寸单位

在进行建模的时候，因为模板不同或者需求不同等原因，我们可能会用到不同的尺寸单位，常用的修改尺寸单位的方法有两种：

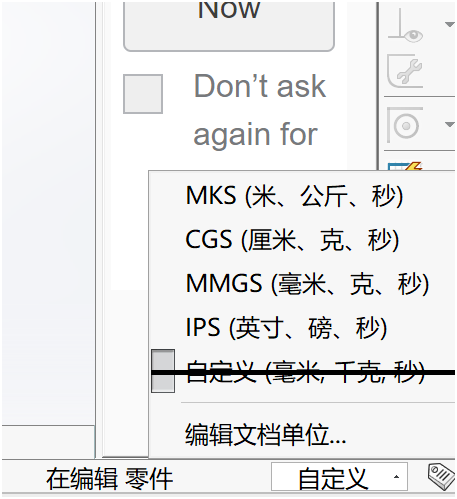

方法一：在界面右下角选中【自定义】，选择需要的尺寸单位。有米、厘米、毫米、英寸等。

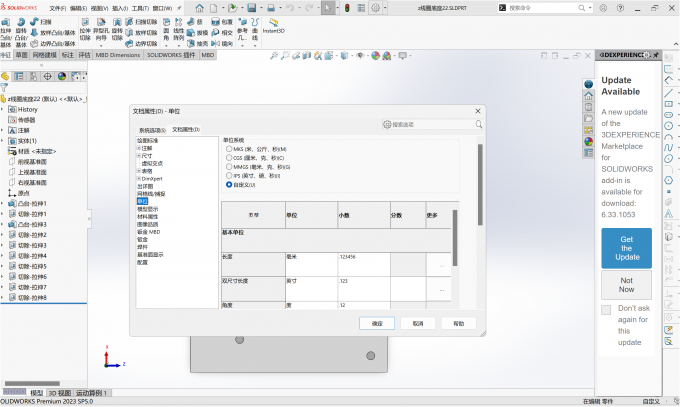

方法二：在文档属性中修改。在最上方找到并点击【设置】按钮，选择【文档属性】，并找到【单位】选项，按照需要选择适合的单位就可以了。

以上就是SolidWorks如何测量尺寸，SolidWorks怎么修改尺寸单位的相关内容。在【评估】的【测量】功能中对模型进行尺寸测量，不仅能测量单个尺寸，还能测量多个尺寸之和。利用【自定义】或【文档属性】设置需要的单位，即可完成对尺寸单位的修改。
