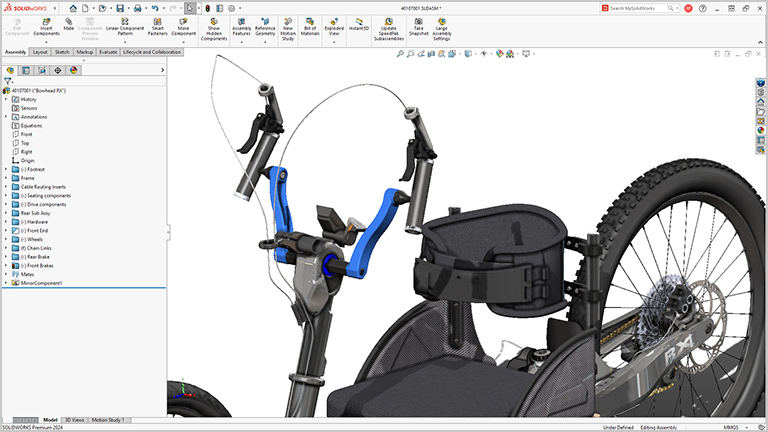

在现代工程设计中，许多企业仍然依赖于旧版的2D CAD数据进行产品开发。然而，随着3D建模技术的普及，将这些2D数据转化为3D模型已成为提高设计效率和准确性的关键步骤。SOLIDWORKS作为一款强大的CAD软件，提供了便捷的工具来导入和转换2D CAD数据。本文将详细介绍如何在SOLIDWORKS中使用2D CAD数据，将其转化为3D模型的全过程。

　　### 一、导入2D CAD数据

　　要将旧版2D CAD文件导入SOLIDWORKS，您需要使用DXF/DWG导入向导。该向导支持导入以.dxf和.dwg格式保存的2D工程图。以下是导入过程的基本步骤：

　　1. **启动导入向导**：在SOLIDWORKS中，选择“文件”菜单，然后点击“打开”，选择您要导入的.dxf或.dwg文件。

　　2. **选择导入选项**：在导入向导中，您可以选择将文件导入到零件或工程图文档中。根据需要选择相应的选项。

　　3. **配置导入设置**：您可以配置导入设置，例如选择图层、块和其他对象的导入方式，以确保数据的准确性。

　　通过以上步骤，您可以将2D CAD数据顺利导入到SOLIDWORKS中。

　　### 二、附加尺寸和约束几何关系

　　导入2D CAD数据后，您需要对草图进行进一步的处理，以确保其完全定义。以下是附加尺寸和约束的步骤：

　　1. **附加尺寸**：使用尺寸工具为草图中的几何体添加尺寸，以确保其符合设计要求。

　　2. **约束几何关系**：使用约束工具（如平行、垂直、重合等）来定义草图中的几何关系，确保草图的稳定性和可编辑性。

　　通过完全定义草图，您可以为后续的3D建模打下坚实的基础。

　　### 三、从2D到3D的转换

　　完成草图的定义后，您可以将其转换为3D模型。以下是转换过程的主要步骤：

　　1. **抽取视图**：在SOLIDWORKS零件中，从导入的2D工程图中抽取视图，创建一个或多个独立的草图。

　　2. **拉伸成基体特征**：使用拉伸、旋转或其他特征工具，将草图转换为3D实体模型。

　　3. **添加特征**：在基础特征的基础上，继续添加其他特征，如孔、切口、倒角等，以完成最终的3D设计。

　　与在SOLIDWORKS中从头开始重新设计零件相比，2D到3D的转换过程通常更为高效，能够显著节省时间和精力。

　　### 四、输出数据

　　完成3D模型后，您可能需要将其输出为DXF/DWG文件，以便与其他团队成员共享或用于后续加工。SOLIDWORKS允许用户将工程图导出为DXF/DWG格式，并在导出时映射对象到图层和颜色，以确保数据的完整性。

　　### 总结

　　通过使用SOLIDWORKS的导入和转换工具，用户可以高效地将旧版2D CAD数据转化为现代的3D模型。这不仅提高了设计效率，还为企业节省了大量的时间和成本。希望本文提供的SOLIDWORKS如何将2D CAD数据转化为3D的教程能够帮助您更好地利用旧数据，提升您的设计工作效率。
