工程图是SolidWorks的常用功能，利用SolidWorks我们能进行快速的工程图出图。但利用SolidWorks的从零件到工程图功能时，所得到的工程图还是比较粗糙的。需要我们自己进行规范化操作和尺寸标注。下面给大家介绍Solidworks工程图规范和Solidworks工程图标注的相关内容。

一、Solidworks工程图规范

在用SolidWorks进行工图出图时，SolidWorks默认的模板是国标的模板，可以进行纸张大小的选择。不同企业对于图纸大小、标题、技术要求等有自己的规范，因此需要我们对工图进行规范化处理。制作符合标准的规范工程图图纸并保存为模板，可以减去每次画工程图都需要进行格式设置的麻烦。下面就给大家介绍一下制作规范的工程图模板，应该如何操作：

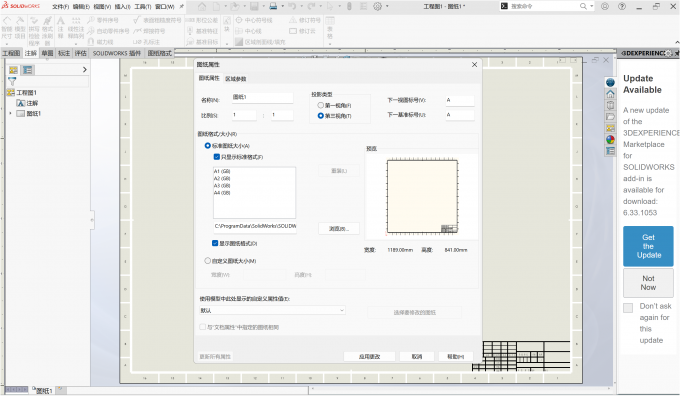

1、设置纸张大小。在SolidWorks中任意创建一个新的工程图，单击鼠标右键选中属性，即可对工程图纸张进行设计。我们可以对投影的类型进行设置，国标是以第一视角进行投影的。设置需要的图纸比例，一般来说是1：1。设置纸张大小，可以选择已有的图纸大小或自定义大小。国标标准的A1、A2、A3是横向的，A4大小是纵向的。与已有图纸模板大小不同的纸张大小，都需要我们自定义设置。

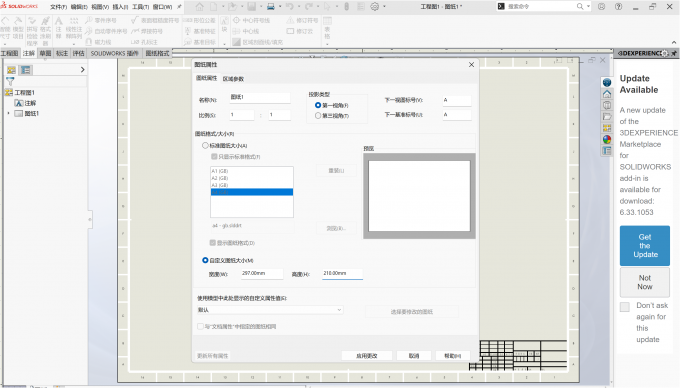

下面以设置一张以第一视角投影，比例为1：1，横向A4大小的工程图为例。按图2所示设置各参数，点击应用更改。

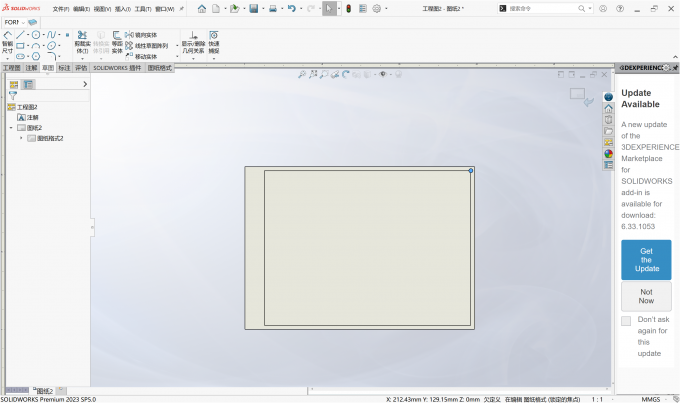

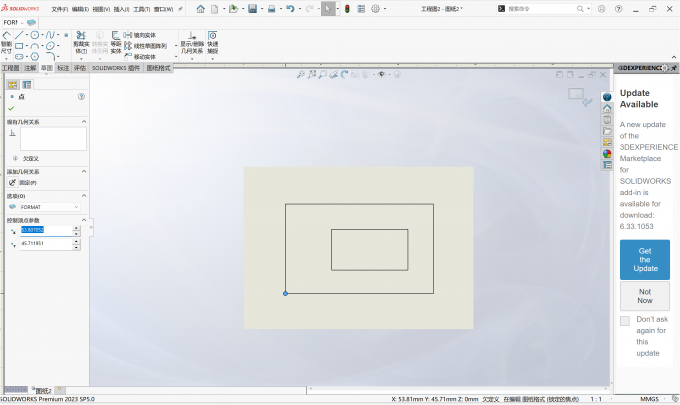

2、绘制外框与内框。鼠标右键选择编辑图纸格式，将图纸上的所有内容选中，右键删除，得到空白的横向A4纸。对图纸格式的设置都应该在“编辑图纸格式”状态下进行。在草图栏用矩形工具绘制两个矩形，利用矩形的几个顶点坐标设置内外框位置。选中顶点，在左下方“控制顶点参数”输入坐标。

下图是一个常用的内外框格式，参数如下：外框左下顶点：（0，0），外框右上顶点：（297，210）；内框左下顶点：（25，5），内框右上顶点（292，205）。

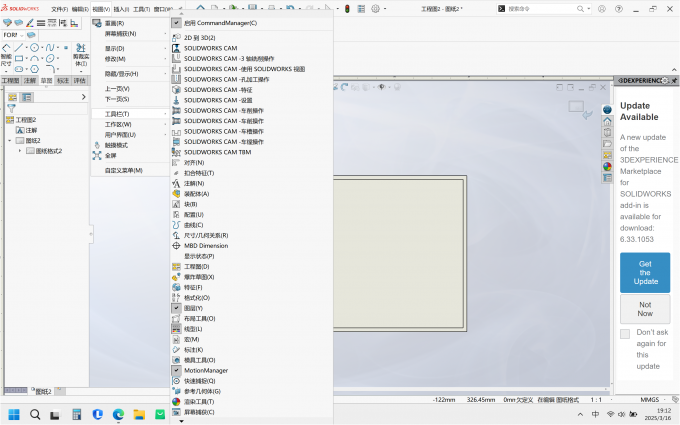

3、绘制标题栏。在绘制标题栏时，通常选用直线命令进行绘制。我们可以使用图层和线型工具来帮助我们对标题栏中不同要求、不同粗细的线进行定义。点击上方工具栏中的“视图”，下拉菜单找到“图层”和“线型”。最上方会出现图层和线型的菜单栏，即可进行对线条的编辑。

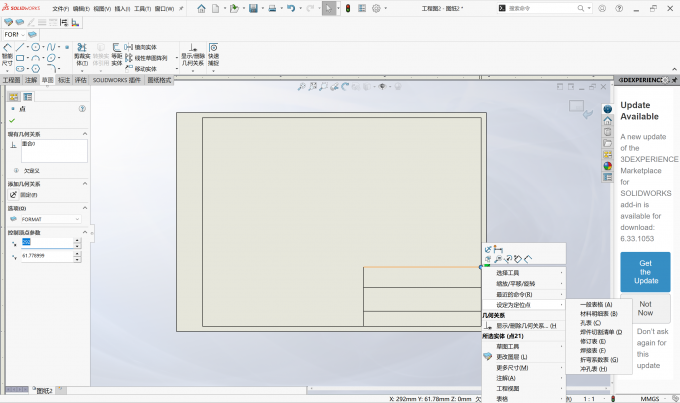

4、表格定位。设置常用表格的定位点，以方便后续插入如孔表等的表格。右键选中定位点，选择“设定为定位点”并选择表格的类型。通常选择标题栏右上顶点为定位点。

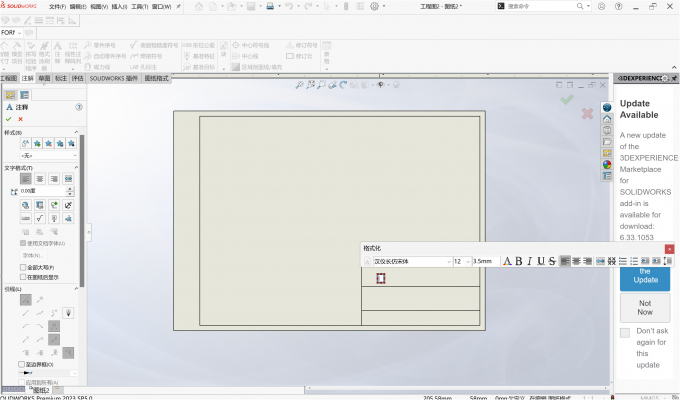

5、添加注释。点击“注解”，选择“注释”选项。然后选中需要添加注释的地方，即可输入文字，同时可利用弹出的工具栏对字体大小、样式等进行修改以符合规范。

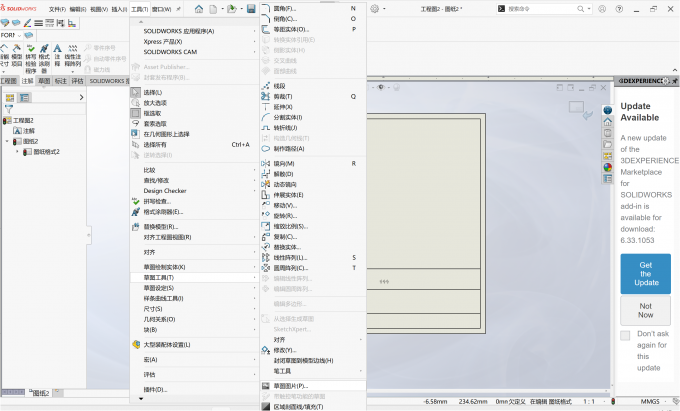

6、插入图标。在最上方菜单栏找到“工具”，下拉菜单，在“草图工具”中选择“草图图片”，找到需要插入的图标文件，即可完成插入图标。图标并不是一个工程图所必需的，我们可以根据需要的工程图规范来决定是否插入图标。

7、保存模板。文件-另存为，将文件命名，并且将保存类型设置为“工程图模板”，那么我们所绘制的规范的工程图格式就可以作为模板进行多次使用了。

二、SolidWorks工程图标注

绘制工程图时，尺寸标注是一个非常繁琐的过程，并且可能会出错使标注不符合工程图标注规则。我们可以利用SolidWorks的自动标注这一功能，使工程图标注的添加变得方便快捷且准确。

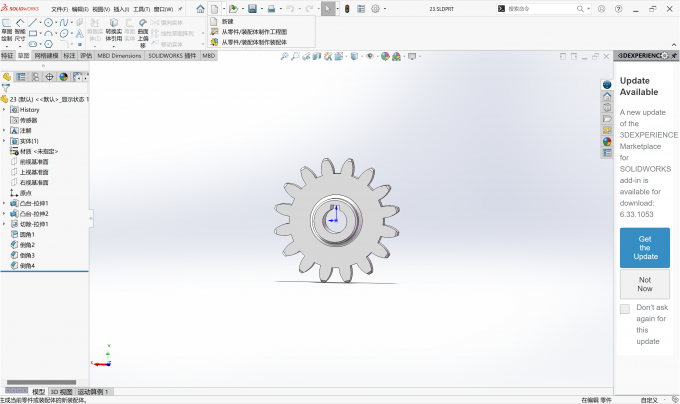

1、创建与零件关联的工程图。打开零件图，选择“新建”-“从零件到工程图”选项。

2、选择需要的投影图。在右侧设计树中选择需要的视角，拖动到工程图中需要的位置即可。

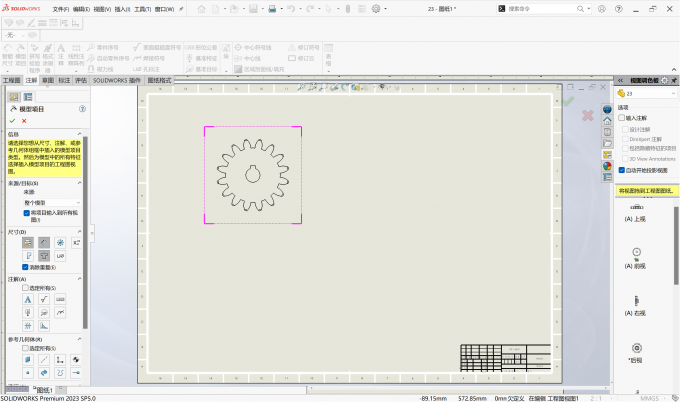

3、自动标注。选择“注解”-“项目模型”。将来源设置为整个模型，按需选择“尺寸”中的选项。通常按照下图所示进行选择。

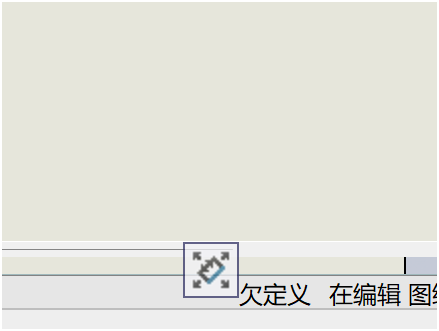

4、自动排序。将生成的标注全部框选，会出现下图的小图标，将鼠标光标放在这个小图标上。

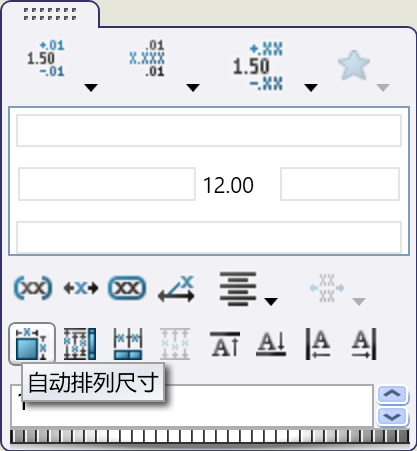

在弹出的菜单中选择“自动排列尺寸”，即可将生成的标注进行排列，使标注更整洁美观。

以上就是Solidworks工程图规范和Solidworks工程图标注的相关内容。绘制规范的工程图格式并保存为模板以进行多次使用，使工程图达到规范且避免多次重复绘制。自动生成标注并对标注自动排列，可以快速完成工程图标注。
