电脑型号：联想XiaoXinPro 14 ARH5R

系统：windows 11 家庭中文版

软件版本：SolidWorks 2023

在使用SolidWorks进行画图建模时，常常会遇到几何图形不在同一面或只在同一面绘制难以画出所需图形的情况。这时候，多样的基准面则能为我们提供便利。创建不同的基准面以满足绘图要求，是SolidWorks绘图中常见的使用方法。基准面选错而图形已经画完，也是令人头疼的问题。下面就给大家介绍一下SolidWorks创建基准面的基本准则，SolidWorks基准面选错是怎么改的。

一、SolidWorks创建基准面的基本准则

在使用SolidWorks进行建模时，往往会出现仅在前视、左视、上视三个基准面上作图满足不了绘图需求的情况。这时候就需要我们创建新的基准面来帮助我们绘制草图和创建特征。

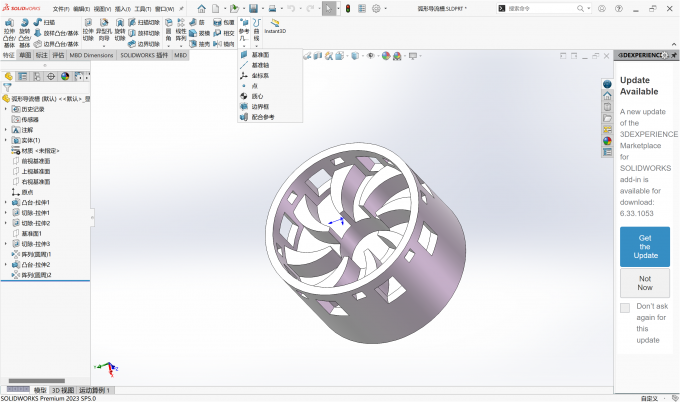

1、在SolidWorks的特征命令中，找到“参考几何体”，下拉菜单找到“参考基准面”选项。

2、根据绘图需要，确定基准面的位置。我们可以借助左侧设置选项来定义需要的基准面。参考是指在创建新的基准面时，需要以现已有的基准面为基础，选择平行、垂直、重合等几何关系，以及设置距离、角度等，使新建基准面与选定的参考满足特定的几何关系，从而满足绘图的需要。通常一到两个参考则可以完全定义基准面。复杂一点的可能会用到第三参考。

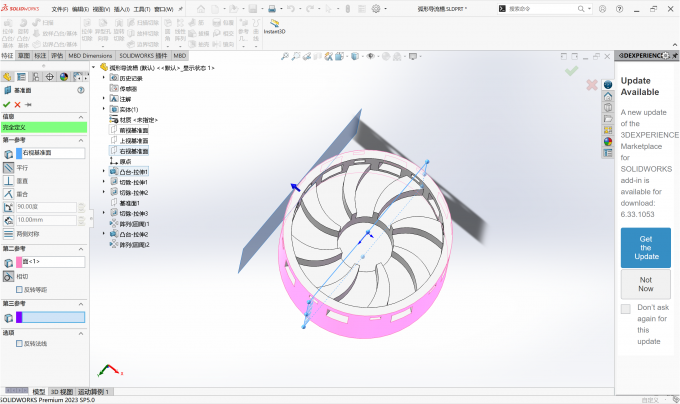

3、上图是创建一个与右视基准面平行且与圆柱侧面相切的基准面的例子。如图，我们在第一参考中选中右视基准面，并选中平行；在第二参考中选中圆柱侧面，系统自动识别出“相切”几何关系。点击绿色对勾，完成基准面创建。

二、SolidWorks基准面选错怎么改

在使用SolidWorks进行图形绘制的过程中，出现基准面选错的情况，删除重画会浪费不少时间。其实只需要进行简单操作，两步便可以弥补基准面选错的错误了。

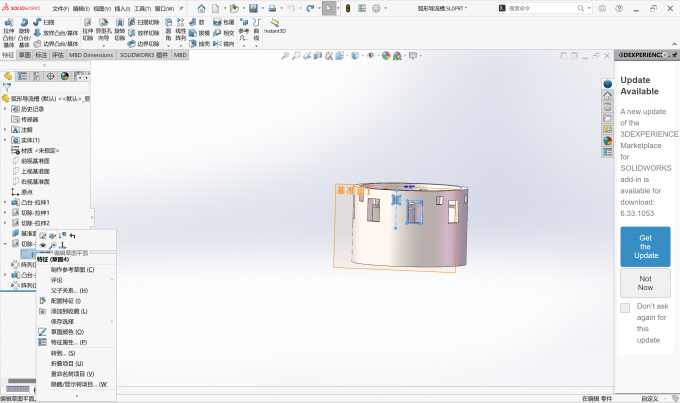

1、找到出现基准面错误的草图。如果发现错误时，还在绘制草图阶段，则选中出错的草图，选中第一排第二个“编辑草图”选项。如果发现错误时，已经处于创建好特征的阶段了，则需要在设计树中找到基准面错误的特征，鼠标左键点击该特征旁边的倒三角按钮。选中该特征的草图，选中“编辑草图”选项。

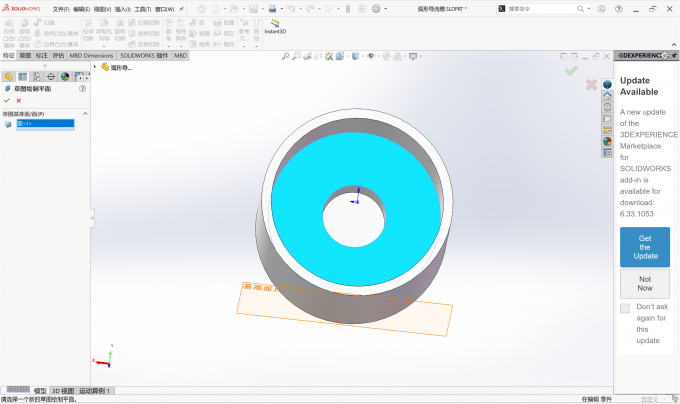

2、进入草图平面编辑，选择正确的基准面，就完成修改啦。

以上就是SolidWorks创建基准面的基本准则，SolidWorks基准面选错是怎么改的相关内容。SolidWorks创建基准面的准则为：以现有基准面为参考，设置不同的几何关系来创建基准面；SolidWorks基准面选错，两步便可以修改：找到出错的草图，编辑草图平面，重新选择正确基准面。
