电脑型号：联想XiaoXinPro 14 ARH5R

系统：windows 11 家庭中文版

软件版本：SolidWorks 2023

在使用SolidWorks 进行建模时，零件之间由各种各样的配合关系联系起来组成完整的装配体。然而在进行配合时，常常会由于各零件自身的几何特性受限，以及由于零件数量多，配合关系多而导致配合关系之间冲突、出错。面对装配关系出错以及无法解除的装配关系应该如何解决呢？下面介绍Solidworks配合关系报错，Solidworks配合冲突无法解除的解决方法。

一、Solidworks配合关系报错

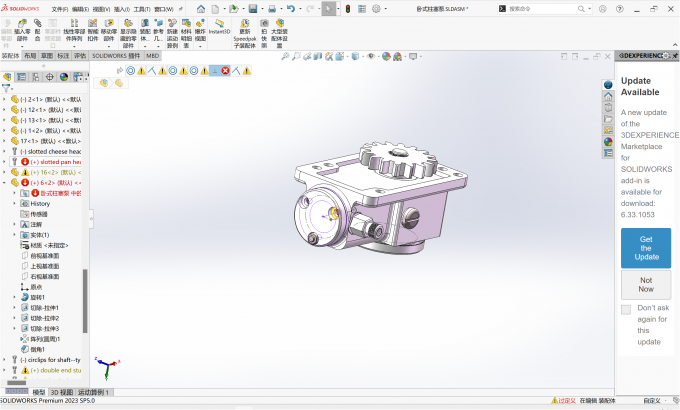

在进行配合时，如果左侧设计树出现红色、黄色的图标，那么就是配合关系出错了。如何找到错误的配合关系并找到具体的错误原因，基本流程如下：

1、确认出错类型。常见的SolidWorks装配关系出错有配合冲突和过定义两种。这两种错误都会导致系统出现红色图标报错。而过定义的配合在零件名称前会出现“+”符号，冲突配合则没有。黄色三角图标通常是配合警告或一些简单的冗余配合。

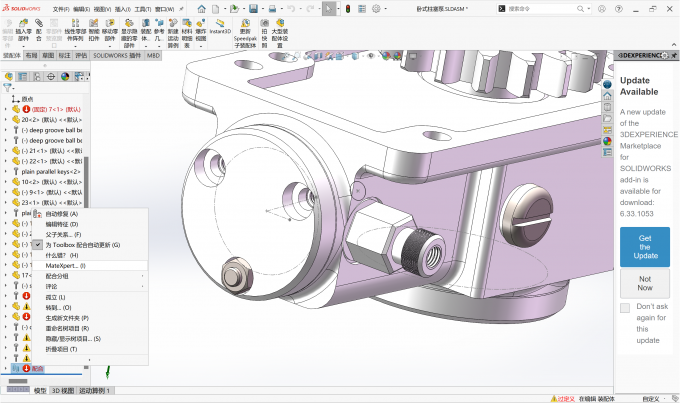

2、找到具体错误原因并进行修改。在左侧设计树中找到“配合”，右键选择“MateXpert”功能，对配合进行错误诊断。

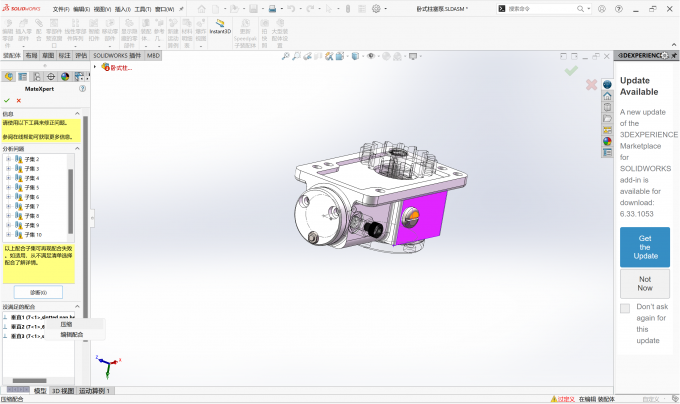

进入诊断页面后，点击“诊断”，左侧设计树框内则会出现具体的分析错误原因以及不满足的配合关系。这样就能够准确具体的找到错误的配合及原因。通常多个错误是由一个最主要的错误导致的，找到并解决这个主要错误即可解决多个出错的配合。如下图所示，错误的配合有七个，但实际是由于两个不满足的配合关系导致的，解决这两个主要错误配合即可解决所有的出错配合。

二、Solidworks配合冲突无法解除

在进行错误诊断，找到错误原因后，根据分析和提示，仍无法解决冲突的配合，这时候应该怎么办呢？常见的解决方法有两种：将错误的配合删除或将错误的配合压缩。

方法一：删除无法解除的冲突配合。在左侧设计树中找到标红的零件，左键选中，在上方出现的配合关系图中找到旁边有红色叉图标的错误的配合，右键选中，选择删除。即可将错误配合删去。但这个方法可能会导致装配体配合不完全，零件未被完全定义。

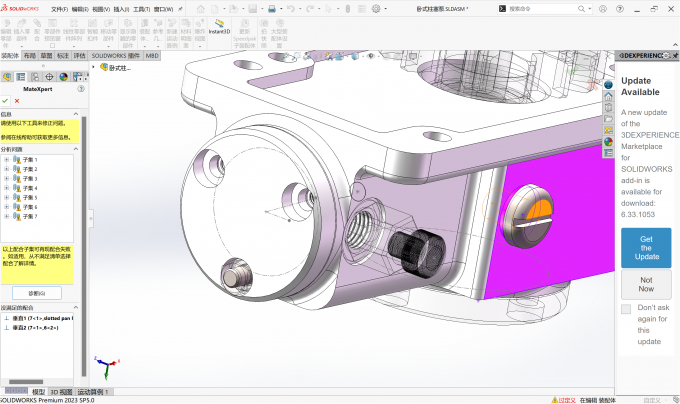

方法二：压缩无法解除的冲突配合。在使用完MateXpert错误诊断后，在左侧设计树框中的“无法满足的配合”中找到无法解除的冲突配合，右键选中该配合，选择“压缩”。将错误压缩后，系统就不会再报错了。压缩之后，配合仍能显示但是呈现灰色，更便于我们检查配合关系是否完整。

以上就是Solidworks配合关系报错以及Solidworks配合冲突无法解除的解决方法的相关内容。使用MateXpert错误诊断，能够准确的知道错误配合出现的地方以及错误原因。删除和压缩是常见的解决无法解除的冲突配合的方法，而压缩的方法更有利于我们检查配合关系使零件完全定义。
