电脑型号：联想XiaoXinPro 14 ARH5R

系统：windows 11 家庭中文版

软件版本：SolidWorks 2023

在使用SolidWorks进行建模时，往往会遇到零件尺寸、数量等相互联系或满足一定的关系，改变一个参数，其他的关联参数也要随之发生更改。如果我们单独一个一个对其进行修改，那么会非常麻烦。这时候进行参数化设计则会方便我们进行建模。参数化设计可以应用的范围也非常广泛，可以使我们的建模变得简单快捷。下面为大家介绍Slidworks参数化设计及Slidworks参数化应用的相关内容。

一、Slidworks参数化设计

在进行参数化设计时，如何设置全局变量是关键。通常对全局变量的设计有三种：直接设置一个独立的参数、以零件的某个特征为参数、与已有参数满足某种函数关系的参数。下面为大家介绍具体操作。

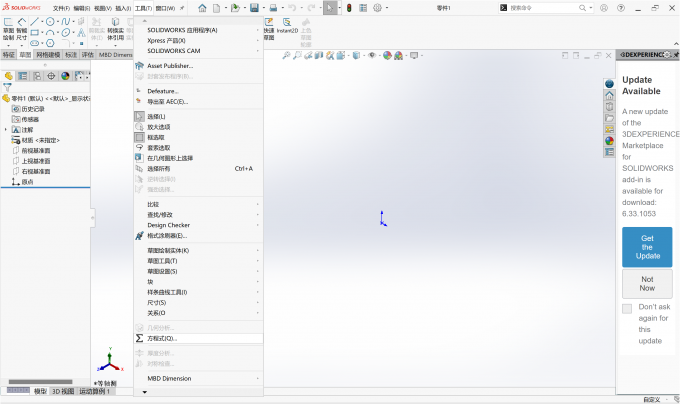

1、设置独立参数。在最上方菜单栏“工具”中找到“方程式”，单击进入编辑框。

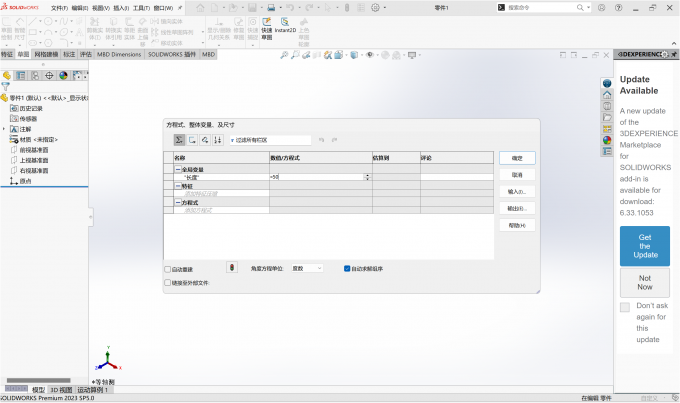

进入编辑框之后，在“全局变量”中设置参数。为参数命名，如“长度”，并为其输入一个数值，如“50”，那么这个独立参数就设置好了。每次引用这个参数时，都是引用的它的具体值，适用于尺寸设计时各尺寸与某个数值成比例。

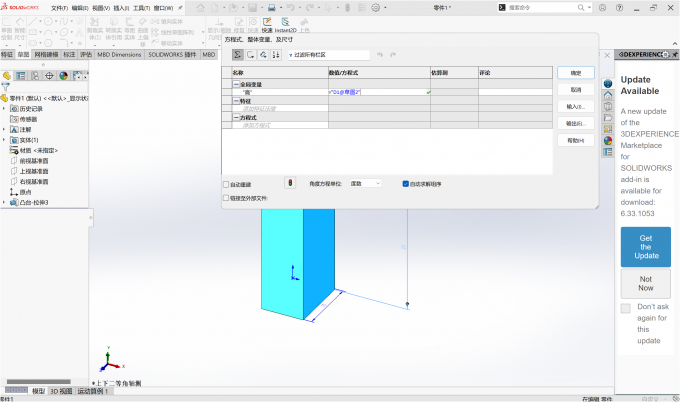

2、以零件的某个特征为参数。有时我们需要以零件的某个特征如长度、宽度、高度、直径等作为参考，那么就需要将其设置为参数。首先双击零件使其呈蓝色且各处尺寸显现，即可编辑尺寸的状态。保持此状态，在“全局”编辑框中为参数命名，然后选中所需要的尺寸，使“数值/方程式”栏呈现蓝色字体且为该特征尺寸名称。下图是以长方体高为参数的例子。

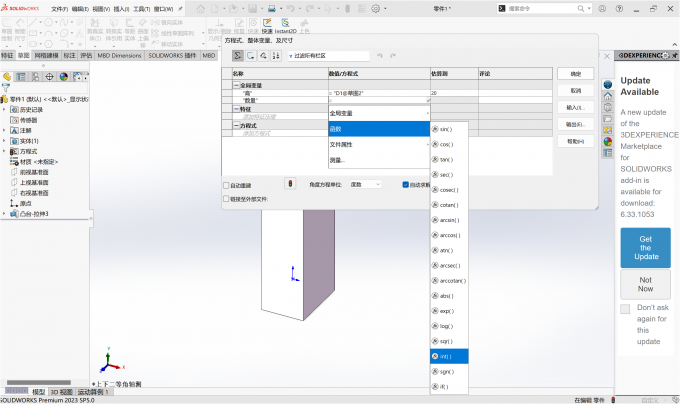

3、与已有参数满足某种函数关系的参数。设置与已有参数满足某种函数关系的参数，需要用到函数。首先仍然是为参数命名，接着在“数值/方程式”栏弹出的选择框中选择“函数”。弹出的现有函数，如正余弦函数，我们可以直接引用。但如果满足的函数不是特殊函数则需要我们自己定义。选择“int”函数，进行定义。

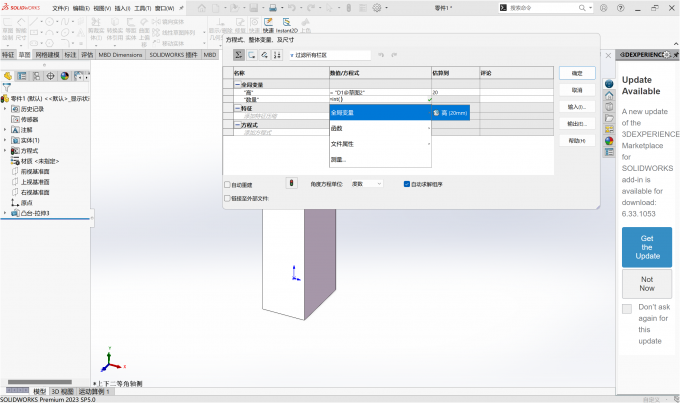

在函数括号内选择已有全局变量参数，将其引用进函数。

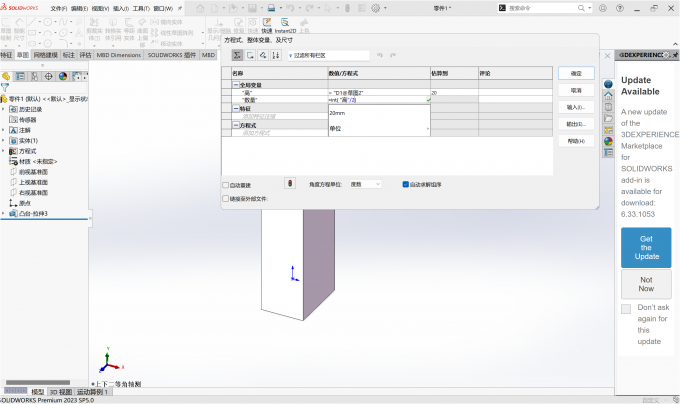

添加满足的函数关系。下图是与已有全局变量“高”满足函数关系“数量=高/2”的参数设置。

二、Slidworks参数化应用

设置完全局变量之后，在整个建模过程中需要输入参数的地方就都可以用到我们设置好的全局变量，输入参数时系统就能自动弹出全局变量的选项。常见的参数化应用有两个方面：设计尺寸时应用、设计特征时应用。下面介绍具体实例。

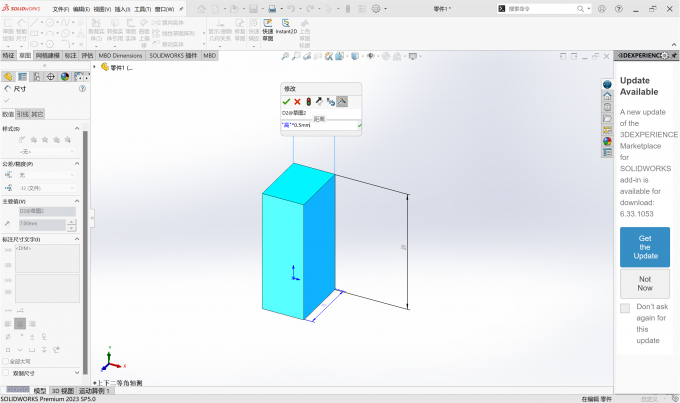

1、参数化设计尺寸。在设计尺寸时，选择设置好的全局变量参数填入。

设置与参数满足的倍数关系，“*”表示“乘以”的意思。将长方体三条边的尺寸都设计成与全局变量成一定的比例关系，那么在进行建模时，只需要改变参数的值，那么我们就可以得到不同大小的，尺寸满足相同比例的一系列长方体了。

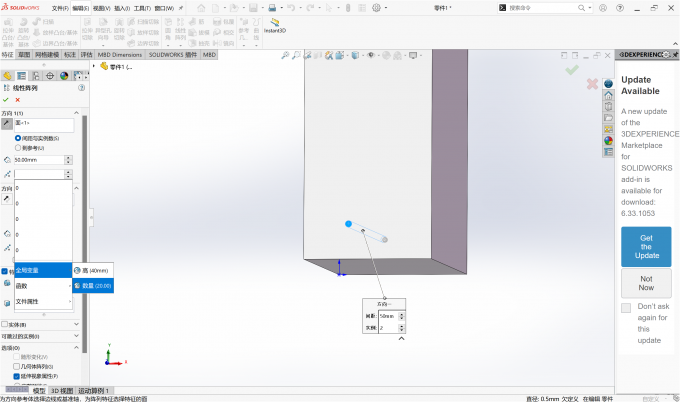

2、参数化编辑特征。以在长方体上作出间距为2的一排孔为例。我们只需要画出一个孔，设置好其尺寸，接着选中线性阵列特征，在实例数中选择设置好的满足“数量=高/2”的变量——“数量”，填入即可。系统则会根据长方体的高生成一排间距为2的小孔。这样就为我们省去了计算的麻烦。

以上就是Slidworks参数化设计及Slidworks参数化应用的相关内容。根据不同功能与性质，常见的参数设计有三种：直接设置一个独立的参数、以零件的某个特征为参数、与已有参数满足某种函数关系的参数。设置完参数变量后，在建模过程中所有需要输入参数的地方都可以利用设置好的全局变量进行设计，方便快捷。
