电脑型号：联想XiaoXinPro 14 ARH5R

系统：windows 11 家庭中文版

软件版本：SolidWorks 2023

爆炸视图SolidWorks是功能的一个重要组成部分，通过爆炸图，我们能更好的把握装配体的结构。在制作爆炸图的过程中，有时会遇到爆炸视图步骤丢失的情况，是什么原因？该如何解决？爆炸动画可以记录整个爆炸过程，能形象地展示装配体结构。然而，爆炸动画容易出现动画混乱的情况，需要我们做出调节。下面为大家介绍一下Slidworks爆炸视图步骤丢失和Slidworks爆炸动画顺序混乱的解决方法。

一、Slidworks爆炸视图步骤丢失

爆炸步骤丢失的原因多样，我们可以从下面几个方面进行考虑：

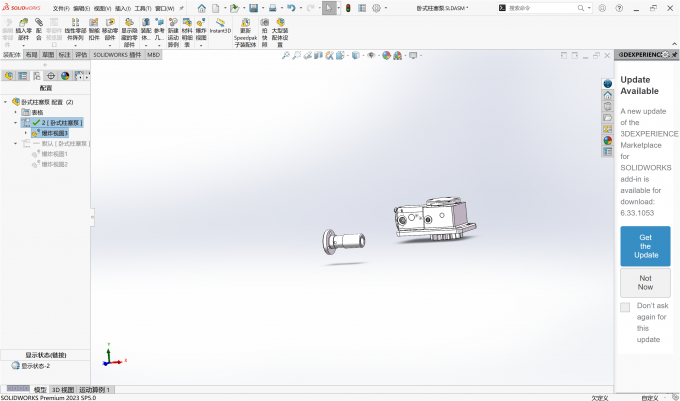

1、检查爆炸图配置是否正确。爆炸图与特定的配置有关联关系，配置错误可能会导致步骤丢失，我们需要检查配置与爆炸视图是否对应。在ConfigurationManager中检查正确的配置是否被激活。以下图为例，一共有两个配置，“卧式柱塞泵”以及“2”这两个配置。其中卧式柱塞泵是默认配置。如果我们需要查看爆炸视图3的步骤，那么就需要将“2”配置激活，即双击该配置，使该配置之前有对勾符号。

2、重建缺失的爆炸步骤。若确认配置正确而步骤仍然缺失，那么需要我们重建缺失的步骤。操作如下：

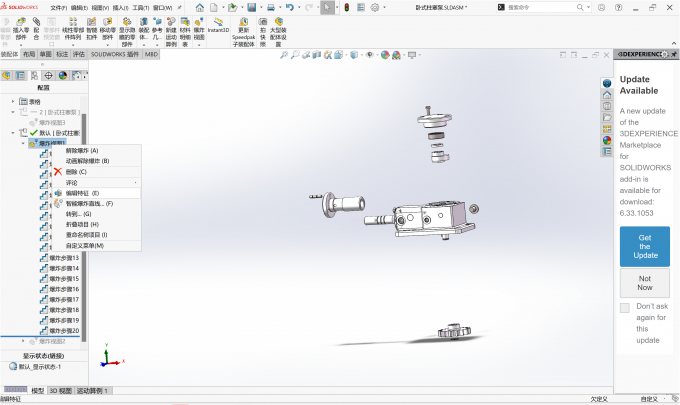

（1）进入编辑状态。找到步骤缺失的爆炸图，在该爆炸图激活的状态下，右键该爆炸图，选中“编辑特征”，即可添加缺失的步骤。

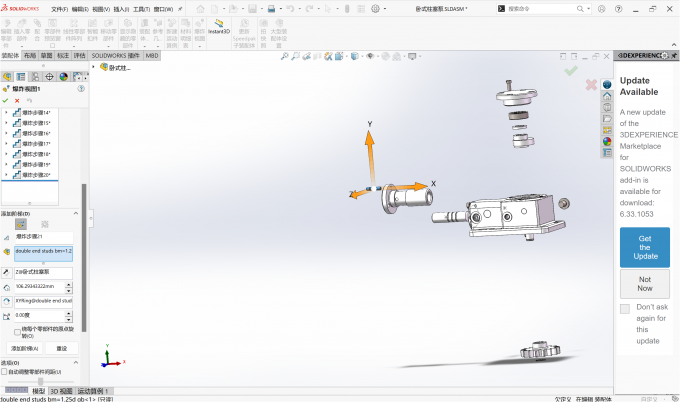

（2）添加步骤。进入编辑状态后，即可添加步骤。可以选中需要移动的零件，利用出现的三轴进行拖动，将零件拖动到需要的位置。也可以将进行参数设置，输入距离、角度等。然后点击对勾，完成步骤添加。

二、Slidworks爆炸动画顺序混乱

SolidWorks动画是根据爆炸图生成的，因此，爆炸图动画混乱通常是因为爆炸顺序不当。该如何解决这个问题呢？从爆炸视图入手，有以下两个方法。

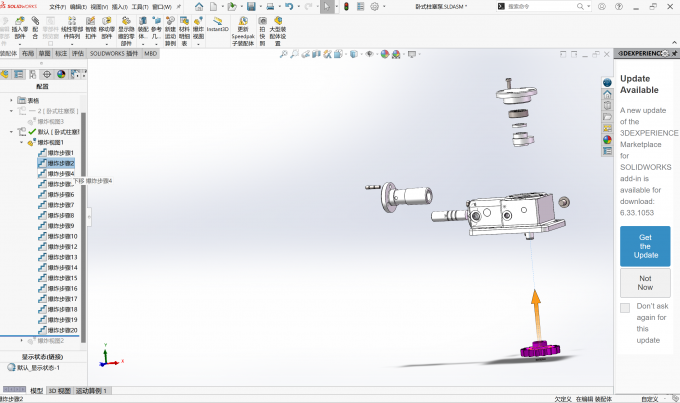

1、调整步骤顺序。爆炸图中的步骤顺序并不是一成不变的，而是可以进行前后顺序调换。鼠标左键长按需要调整的步骤，拖动到需要的位置进行释放，即可调整爆炸视图顺序，从而使爆炸动画更清楚有序。

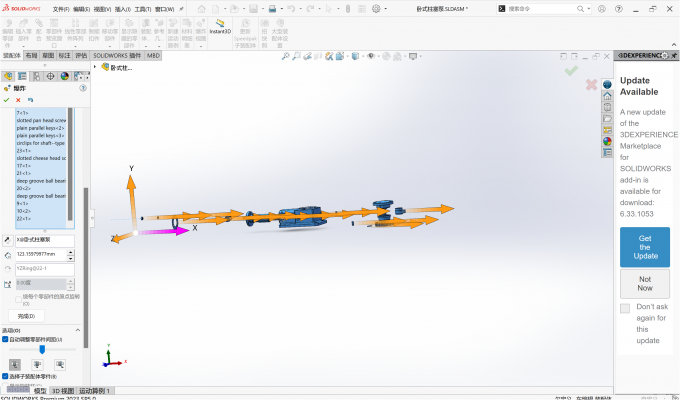

2、自动生成爆炸图。在创建爆炸图时，下滑左侧菜单，将“自动调整零部件间距”勾选启用，并选择合适的距离。然后将需要在同个方向进行爆炸的零件全部选中，并按需要的轴线方向拖动，就能得到系统为我们生成的工整有序的 爆炸视图，从而得到有序的爆炸动画。

以上就是Slidworks爆炸视图步骤丢失和Slidworks爆炸动画顺序混乱解决方法的相关内容。爆炸视图步骤丢失，首先确认配置是否正确，再在视图“编辑特征”状态下添加步骤。调整视图步骤顺序以及自动生成爆炸图是解决爆炸动画混乱的好方法。
